 D941XP16Q-电动蝶阀产品说明书资料介绍

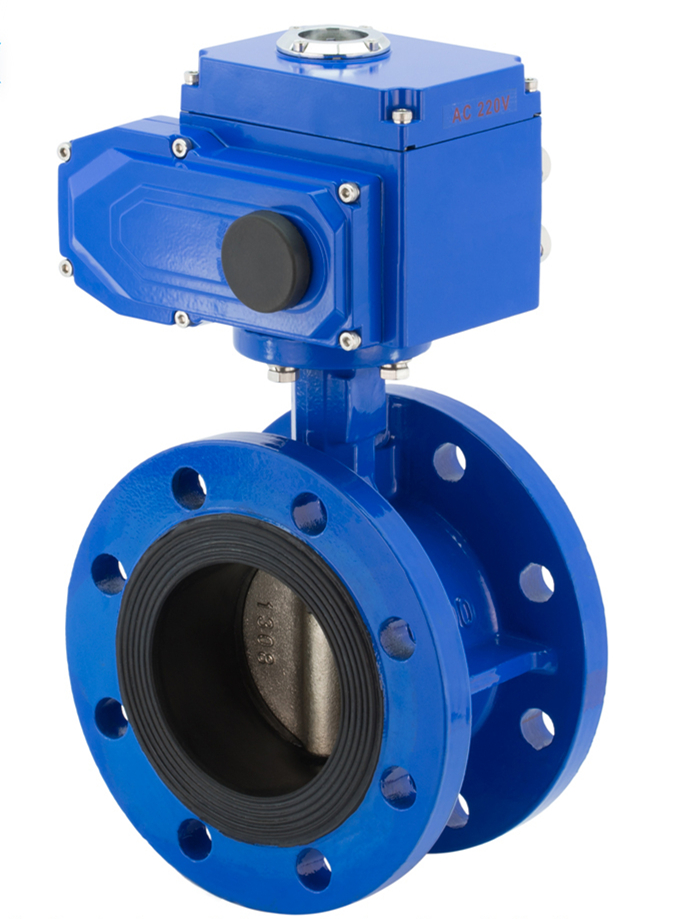

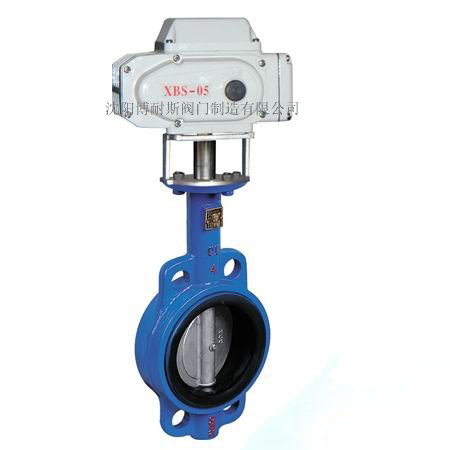

博耐斯D941XP16Q-电动蝶阀公称通径DN40-DN2000，公称压力PN1.0-1.6MPa，阀体材质球墨铸铁衬EPDM三元乙丙胶，304不锈钢无销阀板，可以用于水 气体及弱酸性腐蚀介质，法兰连接，温度范围：-19℃~80℃，启闭件是一个圆盘形的蝶板，在阀体内绕自身的轴线旋转，从而达到启闭或调节作用。在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的作用。
024-62657366
用途
博耐斯电动蝶阀适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质
结构特点
阀杆轴心、蝶板中心、本体中心在同一位置上。结构简单、制造方便。常见的衬胶蝶阀即属于此类。缺点是由于蝶板与阀座始终处于挤压、刮擦状态、阻距大、磨损快。为克服挤压、刮擦、保证密封性能、阀座基本上采用橡胶或聚四氟乙烯等弹性材料、但也因密封材料在使用上受到温度的限制、这就是为什么传统上人们认为蝶阀不耐高温的原因。
特点
1、设计，结构合理，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能良好到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。
6、结构简单，通用互换性好，价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，稳定、牢固。
8、阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接，结构简单紧凑，维修拆卸方便。
9、蝶板具有自动对功能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。
执行标准
设计和制造标准:GB/T12238—1989/JB/T8527—1997/API609
法兰标准:GB9113—2000/ASME/ANSI B16.5
结构长度:GB/T12221—1989/ASME/ANSI B16. 10
检验和试验标准:GB/T13927—1992/JB/T9092—19999/API 598
零件材料
阀体：QT450
蝶板：304、316L
阀杆：不锈钢、 2Cr13
阀座：天然橡胶（NR）-20～+85℃、乙丙橡胶（EPDM）-40～+125℃、橡胶（NBR）-20～+82℃、聚四氟乙烯塑料（PTFE）+10～+150℃
安装前准备工作：
1、安装前应核对蝶阀之规格、材料是否与设计相符合。
2、并于安装前将内部之砂尘、异物及杂屑清理干净，以免造成动作不顺或产生泄漏。
3、安装前其相关之配管应按规定做适当之悬吊固定，以避免安装后对阀产生不当之应力。
4、配管之两法兰面间必须平行对准同心。
5、安装时蝶阀与法兰间无需另行加装垫片。
6、蝶阀与逆止阀或泵浦近接之处，在二者中间使用渐扩接头，阀盘开关扭转才不会受到阻 碍。
安装步骤：
1、安装前将阀盘先打开10度。（拆卸前亦同）
2、在适当位置设定辅助螺丝，以调整两法兰面距离。
3、将蝶阀以不接触两法兰面插入同时穿入其余螺栓。
4、于确定蝶阀中心与法兰中心同心且阀盘开关位置不受法兰内径或相邻机件阻碍后以对角渐进方式反复锁紧各螺栓，直到法兰面接触到阀体端面。
5、装置完成后应再度确认全开及全关度。
操作步骤：
1、开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。
2、打开阀查看角度指示盘，避免扭转过开启宽度、关闭位置也不可过。
3、开关之操作完全以指示器为准，如再加以其它手工具施力时，则角度指示盘及开关器将会损坏。
4、要做配管耐压试验时，应将阀打开。
5、配管后凡而长期处于全关状态，每月应做1~2次的开关动作以免产生固着状况
