▲产品特点

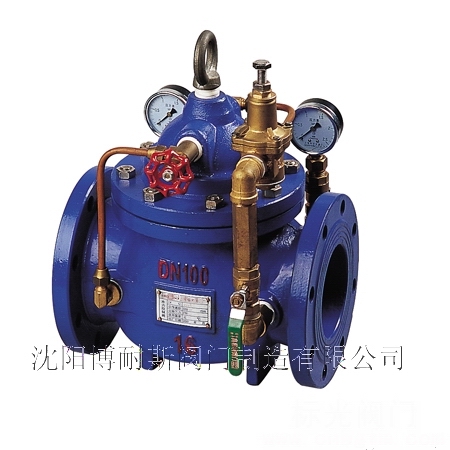

博耐斯300X型缓闭止回阀由主阀、单向阀、针阀、球阀、微形过滤器和压力表组成水力控制阀接管系统。利用水力自动操作，可使主阀得到好开启和关闭速度。防止水锤水击的产生，以达到缓闭消声的作用。当阀门从进口端给水时，水通过微型过滤器、针阀、单向阀进入主阀控制室，再经过球阀排水至下游。因为针阀开度小于球阀开度，即主阀控制室的排水速度大于进水速度，因此控制室压力降低，作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时，若下游水开始回流，一部分回流水经球阀进入主控制室，由于单向阀作用，回流水不能从主控制室流出，引起主控制室逐渐升压，缓缓关闭主阀本产品利用水力自力控制，不需要其它装置和能源，保养简便，开启及缓闭平稳。此阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。微信：sy1668
▲产品性能
公称压力
(MPa)
|
壳体试验
(Mpa)
|
密封试验
(Mpa)
|
气密封试验
(Mpa)
|
工作温度
|
适用介质
|
|
1.0
|
1.5
|
1.1
|
0.6
|
<80℃
|
水及物理、化学 性质类似于水的介质
|
|
1.6
|
2.4
|
1.76
|
0.6
|
|
2.5
|
3.75
|
2.75
|
0.6
|
▲外形及连接尺寸
|
DN
|
L
|
H1
|
H
|
|
20
|
150
|
106
|
172
|
|
25
|
160
|
106
|
172
|
|
32
|
180
|
106
|
172
|
|
40
|
200
|
137
|
225
|
|
50
|
205
|
137
|
225
|
|
65
|
215
|
145
|
270
|
|
80
|
245
|
178
|
289
|
|
100
|
292
|
232
|
375
|
|
125
|
330
|
286
|
420
|
|
150
|
355
|
318
|
570
|
|
200
|
495
|
413
|
722
|
|
250
|
600
|
502
|
769
|
|
300
|
698
|
600
|
906
|
|
350
|
787
|
638
|
1025
|
|
400
|
914
|
677
|
1027
|
|
500
|
978
|
677
|
1027
|
▲安装示意图
