 弹性柱销联轴器设计与改进
弹性柱销联轴器设计
一、设计背景通过在现场长期大量使用实践的经验基础上，我们按照标准的规格型号系列，改进设计出了技术性能不变、操作工艺简化的HL-A实用新型弹性柱销联轴器弥补了现行标准的HL型弹性柱销联轴器在制造和装配、维修存在的不足之处；特别是解决维修过程中因煤矿井下运输机巷道潮湿，螺栓锈蚀有可能断在丝孔里的问题，保证煤矿流水式生产线的连续性和安全可靠性。
二、现行弹性柱销联轴器性能概述联轴器是用来联接轴与轴的一种装置（有时也用于轴与其他零件或者两个其他零件的相互联接），它的主要作用是传递扭矩。联轴器的种类很多，按照联接方法和工作性质分类，弹性柱销联轴器属于可移式弹性联轴器。弹性柱销联轴器的特点是制造、装配和维修相对较为简单，能起到缓冲和减振的作用。弹性柱销联轴器适用于联接两同心轴。
现行标准规定的弹性柱销联轴器（GB/T5014-2003）的使用范围为许用扭矩160～16000N·M，轴孔直径12～340mm，最大转速630～7100r/min。型号有HL1-HL16的16个规格系列，同一型号中规定的孔径及轴孔型式可任意组合选用。

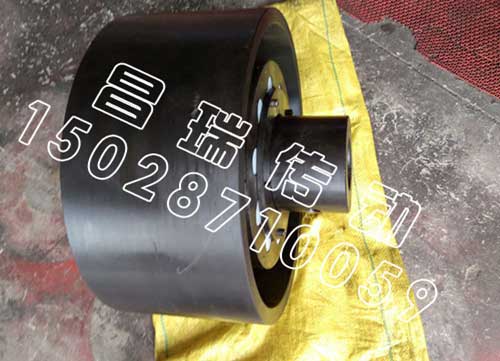

HL型弹性柱销联轴器的半联轴器1或2加一个外制动轮，即可成为同规格的HLL型带制动轮的弹性柱销联轴器。
弹性柱销联轴器的选用是根据联接轴的直径初选，按照许用扭矩校验确定使用的。
使用环境温度为-20～+70℃。性能参数、基本尺寸及制造误差应符合GB/T5014-2003之规定，两半联轴器的n－d3应均匀分布并相互配制，有柱销对孔标记。两半联轴器根据需要可通过键连接任意装在主、从动轴上。轴孔型式有圆柱平齐轴端（代号Y）、圆柱挡板轴端（代号J）、圆锥挡板轴端（代号Z）之分。
与一般轴伸的配合正常应符合H7/s6之规定；与电机轴伸配合应符合GB756－2003（电机圆柱轴伸）及GB757－2003（电机圆锥轴伸）之规定。
弹性柱销联轴器安装使用的允许偏差是：没有径向位移时两轴中心线倾斜度△α≤0°30′；两轴线没有倾斜时径向位移△x≤±0.5～±3mm，轴向位移△y≤0.15～0.25mm。三、设计改进的HL－A型新型弹性柱销联轴器联轴器的技术方案联轴器是用来联接轴与轴的一种装置（有时也用于轴与其他零件或者两个其他零件的相互联接），它的主要作用是传递扭矩。
改进设计的HL-A实用新型弹性柱销联轴器，适用于轴间及的挠性传动，允许较大的轴向径向位移和角位移，且具有结构简单、维修方便、拆装容易、噪声低、传动功效损失小、使用寿命长等优点、倍受用户欢迎。
轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴孔和键槽形式及尺寸》的规定加工。工作温度为-20～+70℃。尤其在回柱绞车、给煤机等启动平频繁的高、低速转动设备中得到广泛运用。
泊头市昌瑞传动设备有限公司（http://www.hbcrjx.com/）联轴器膜片，膜片联轴器，鼓形齿式联轴器，齿式联轴器，轮胎式联轴器等产品为我公司热销产品，联轴器品种、型式、规格很多，在正确理解品种、型式、规格各自概念的基础上，根据传动系统的需要来选择联轴器，首先从已经制订为标准的联轴器中选择，目前我国制订为国标和行标的有十几种，这些标准联轴器绝大多数是通用联轴器，每一种联轴器都有各自的特点和适用范围，基本能够满足多种工况的需要，一般情况下设计人员无需自行设计联轴器，只有在现有标准联轴器不能满足需要时才需自行设计联轴器。
|
