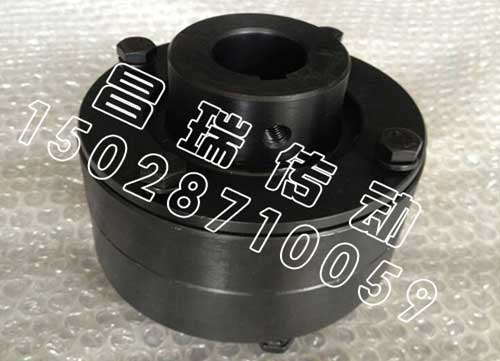

 柱销联轴器
弹性柱销联轴器的定义
弹性元件（柱销）的材料一般选用尼龙6，有微量补偿两轴线偏移能力，弹性件工作时受剪切，工作可靠性极差，仅适用于要求很低的中速传动轴系，不适用于作可
弹性柱销联轴器靠性要求较高的工况，例如起重机械的提升机构的传动轴系绝对不能选用，不宜用于低速承重及具有强烈冲击和振动较大的传动轴系，对于径向和角向偏移较大的工况以及安装精度较低的传动轴系亦不应选用，属淘汰品种。弹性柱销联轴器轴中的柱销在工作时处于剪切和挤压状态，其强度条件就是计算弹性柱销横截面上的剪切强度和柱销与销孔壁的挤压强度。
弹性柱销联轴器（GB5014-85)适合于各种同轴线的传动系统，利用尼龙棒横断面剪切强度传递转矩，公称转矩160-160000N.M，工作温度为-20℃-80℃。结构简单，具有缓冲减震性能和一定的轴偏移补偿能力，适合在不控制噪音的环境的场合使用。许用补偿量径向0.15-0.25mm角向0.5°。
弹性套柱销联轴器结构比较简单，制造容易，不用润滑，不需要与金属硫化粘结，更换弹性套方便，不用移动半联轴器，具有一定补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形，由于弹性套的厚度较薄，体积小，弹性变形有限，所以，弹性套柱销联轴器虽可补偿轴线位移和弹性，但轴线位移许用补偿量较少，弹性较弱。弹性套柱销联轴器是依靠柱销组的锁紧力而产生于接触面的摩擦力矩，并压缩橡胶弹性套来传递转矩。适用于安装底座刚性好、对中精度较高、冲击载荷不大、对减振要求不高的中小功率轴系传动。
具体型号有HL1、HL2、HL3、HL4、HL5、HL6、HL7、HL8、HL9、HL10、HL11、HL12、HL13、HL14轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。轴孔和键槽按国家标准GB3852-83《联轴器轴柱和键槽形式及尺寸》的规定加工。半联轴器采用精密铸造，铸铁HT20-40、铸钢ZG35Ⅱ，轴孔和键槽采用拉制成型，柱销采用MC尼龙b制成。
泊头市昌瑞传动设备有限公司（http://www.hbcrjx.com/）联轴器膜片，膜片联轴器，鼓形齿式联轴器，齿式联轴器，轮胎式联轴器等产品为我公司热销产品，联轴器品种、型式、规格很多，在正确理解品种、型式、规格各自概念的基础上，根据传动系统的需要来选择联轴器，首先从已经制订为标准的联轴器中选择，目前我国制订为国标和行标的有十几种，这些标准联轴器绝大多数是通用联轴器，每一种联轴器都有各自的特点和适用范围，基本能够满足多种工况的需要，一般情况下设计人员无需自行设计联轴器，只有在现有标准联轴器不能满足需要时才需自行设计联轴器。
|
