 三维柔性组合工装夹具厂家直销
三维柔性组合工装夹具组成及分类
三维柔性组合工装夹具组成：
①基础件：是支撑工件及各种夹具模块的平台。
②支承件：是为了保证工件在加工过程中达到一定高度要求，而将支撑件定位在平台上的元件。
③定位件：是为了保证工件在加工过程中达到一定尺寸精度要求，而将工件精确定位的元件。
④调整件：是用于元件与工件之间的位差间隙调整。
⑤压紧件：是为了保证工件在加工过程中不被位移，而将工件压紧在平台或基础元件上的元件。
⑥锁紧件：是为了保证元件与元件之间的定位锁紧用。
⑦合件：是作用于元件与元件之间的连接作用。
⑧其他件
⑨组装工具
三维柔性组合工装夹具分类：
①按孔径分为：Φ28和Φ16两大系列，28系列孔距为100mm，16系列孔距为50mm。
②按结构分为：二维柔性组合夹具和三维柔性组合夹具。
③按材料分为：钢件和铸件及复合板。

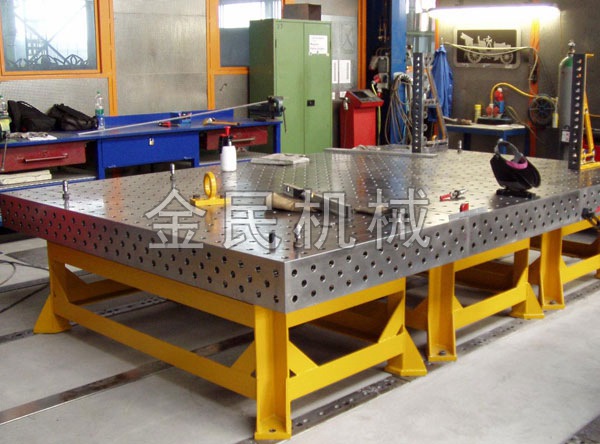

它以多种形式的焊接平台为基础，配备多种形状、多种规格的标准结构模块，相互间用它特有的定位连接销拴连接，在工作台上需要焊接和装配的工件用带补偿的形式多样的专用手动夹紧器夹紧；根据需要，也可以配备液压、气动、链型等多种形式的夹紧方式。在焊装生产过程中，选用性能优越的焊接工装夹具对提高焊接产品的精度和质量、缩短加工时间起着非常重要的作用。随着汽车生产向小批量、多样化方向发展，在新车型的开发和制造过程中，利用柔性化、模块化的三维组合工装替代传统的专用工装，不仅可以缩短设计、制造时间，而且可以反复使用，节约成本。尤其在专用车辆、工程车辆和大型客车等小批量汽车的生产中，使用柔性化工装进行焊接生产，则是非常经济而实用的方法。高精度的焊接产品一般都是小批量生产，不仅需要快速地出样品、出产品，而且形状尺寸也频繁变化，因此加工该类产品的特点之一就是高效化生产。采用传统的专用焊接工装进行生产，一般需要1～3个月的时间，如此长的周期远远不能满足生产需要。而使用由高精度的标准模块、定位件和夹紧件组成的焊接组合夹具，几个小时就可以快速地完成一套焊接工装夹具，能够快速适应高精度焊接生产的需求。
泊头市金民机械制造有限公司主要产品有三维柔性工装平台、双沉头锁紧销、落地镗床工作台、大理石气浮实验台、花岗石T型槽平台、T型槽弯板、镁铝宽座直角尺、齿轮跳动检查仪、表面粗糙度样块、磁性V型架、叉车配重铁、机床床身铸件等系列。 |
