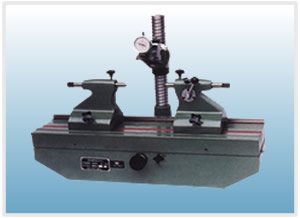

 齿轮跳动检查仪
齿轮跳动检查仪,齿跳仪,齿轮跳动仪 量具 工量具
泊头市宏泊机械设备有限公司生产的齿轮跳动检查仪工作原理:齿圈径向跳动△Fr,在齿轮一转范围内,测头在槽齿内或齿轮上,与齿高中部双面接触,测头相对于齿轮轴线的最发动量.为此,齿圈径向跳动的检查是借具有原始齿条形的测量头时行,图所示,为用于这种检查仪的原理示意图.检查时,将装在芯轴上的被检查齿轮,固定在仪器两顶针间,把具有原始齿条齿形的测量头,依次插入齿轮的齿间内,并用指示表示出测量头位置对齿轮转动轴线的跳动量.
说明:该产品用于检查6级或6级以下精度圆柱,圆锥外齿合齿轮及蜗轮蜗杆的径向跳动或端面跳动.
主要技术参数:
被测齿轮模数:
0.3－2mm 1-6mm
齿轮最大直径:
150mm 300mm
测架转动范围:±0°
指示表分度值:0.001mm
仪器示值变化在10次测量过程中,不大于下列规定:
测光滑表面: 测齿轮:
不用杠杆 用杠杆 不用杠杆
1um 2um 3um
泊头市宏泊机械设备有限公司还生产泊头量具，泊头平台，泊头平板，划线平板、焊接平板、铸铁检验平板、落地镗床工作台、T型槽装配平台、三座标平台、电机试验平台、电机试验平台、测功机平板、发动机试验工作台，动力机械试验台、花岗石平台，检验平台，铸铁平台，划线平台，焊接平台，研磨平台，铆焊平台，装配平台，测量平台，球墨平台，T型槽平台，机床基础平台，校正平台。铸铁平型平尺、镁铝轻型平尺、桥型平尺、直角尺、机床专用角度尺、方尺、划线方箱、磁性V型架、检验方箱、磁性方箱、偏摆检查仪、高精度偏摆检查仪. 齿轮跳动检查仪、新型偏摆检查仪.机床检验棒、机床防震垫铁、机床调整垫铁、阶梯垫铁、等高垫铁.钢件V型架.铸铁弯板、铸铁Ｖ型铁、正弦规，轴用卡板或止口卡板 .校对光滑专用环规.光滑极限孔用量规 .划线盘、圆柱角尺、镀铬千斤顶、花岗石平板、方箱. 平尺、方尺、平行规、花岗石机床导轨、T型槽工作台.三座标测量机构件.花岗石可调支柱、Ｖ型架、Ｖ型块、花岗石表座等工量具，也可订制各种非标准量具（需用户附图纸）。
|
