液压顶管机主体部分 |
液压顶管机主体部分 |
|
|
|
|
液压顶管机主体部分 |
液压顶管机柴油泵站部分 |
|
|
|
|
液压顶管机回拖锥体 |
液压顶管机顶进钻杆 |
|
|
|
|
液压顶管机挡板 |
液压顶管机整体缩图 |
| 产品说明：液压顶管机组主要结构由四大部分组成，主体部分：主要由两个双作用液压油缸组成。液压泵站：分别配有柴油机泵站和电动机泵站。支撑板：作用是固定机器和支撑坑壁。顶杆与拉头：作用是顶进和回拖扩孔。该系列产品型号主要有：60T/3、80T/3、100T/3、120T/3，扩孔直径≤φ850mm,施工距离≤120米。该机操作简单，使用寿命较长，维修方便是中小型非开挖机械与工程施工单位的必备工具。 |
.gif) |
|

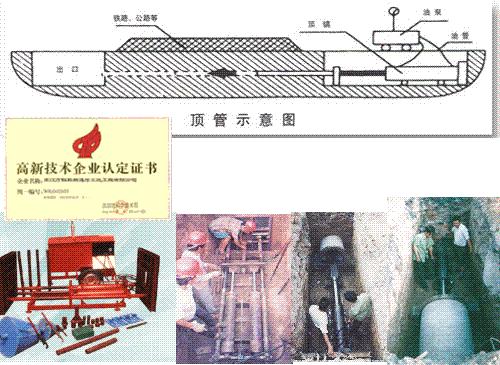

产品说明：大直径水泥管地下液压顶管机是我厂科技员工精心研制成功的一种辅设地下管线的理想设备，它具有方向准、回拖力大、施工速度快、操作简便、易保管，易运输等特点。造型美观，经济实惠，是电力、电信、广电、燃气、铁路等部门辅设地下管线的最佳选择该系列主要用于大口径水泥管道的辅设，系列产品有200T/1、300T/1、500T/1，顶管口直径为0.8米—3米，须人工掏土逐段顶进。 |
|
规格\明目 |
顶力(T) |
施工距离
(米) |
布放水泥管径
(φ) |
布放其它
管径 |
适应土层 |
|
DXY 60T/2 |
60 |
35 |
250 |
350 |
黄土粘土、湿沙土 |
|
DXY 80T/2 |
80 |
50 |
300 |
400 |
黄土粘土、湿沙土、风化石土层 |
|
DXY 100T/2 |
100 |
55 |
500 |
600 |
黄土粘土、湿沙土、风化石土层 |
|
DXY 120T/2 |
120 |
60 |
600 |
800 |
黄土粘土、湿沙土、风化石土层 |
|
.gif)
.gif)
.gif)
.gif)
.gif)
.gif)
