 液压水位控制阀安装注意事项及工作原理
液压水位控制阀安装注意事项
将该阀垂直固定在进水管上，然后将控制管、截止阀和浮球阀连接旋紧在该阀上即可。该阀进水管和出水管连接法兰H142X-4T-A为0.6MPa标准法兰；H142X-10-A为1MPa标准法兰。进水管直径应大于或等于阀门公称通径，出水口应低于浮球阀。浮球阀安装应距离水管一米以上；在水箱内出水管高于水位线处钻一小孔，以防直空回水。使用时，截止阀应全开，如同一水池安装二只以上阀则应保持同一水平面。因主阀关闭要滞后浮球阀关闭约30～50秒，故水箱要有足够的空余容积，以防溢水。为防止杂质、砂粒进入阀内引起工作失灵，阀前应装过滤器。如安装在地下水池，则应在地下泵房安装报警装置。
液压水位控制阀的控制要求是提供流量保持除氧器正常水位，通过加入蒸汽提高水温消除溶解在水中的气体。水位控制阀的工况情况要求是启动阶段流量较小，压差较大，正常情况流量大，压差小，工况类似给水阀。水位控制阀的阀门要求是较低流量时有效抗气蚀。

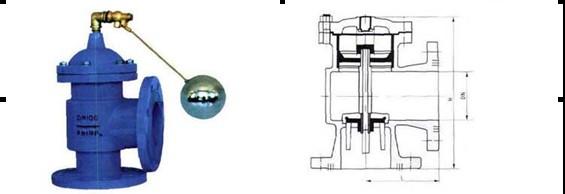

液压水位控制阀工作原理：当水池或水塔内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水，当水位上升到控制阀时，浮球阀关闭，活塞下移将密封面封闭，阀门即停止供水。性能特点：1.运用液压原理控制，结构新颖合理。2.工作平稳可靠。在规定的使用压力范围内，可保证无水锤冲击。3.重量轻，体积小。
液压水位控制阀是众多水力控制阀中的一种，在说居民生活中经常会见到和使用，选用液压水位控制阀时，不能以公称压力选液压水位控制阀，因为公称压力只能表示液压水位控制阀体壳承受压力等级，液压水位控制阀公称压力与工作压力的差别很大。所以要根据工作压差来选择排水量。工作压差是指液压水位控制阀前的工作压力减去水力控制阀出口背压的差值。
液压水位控制阀的选型和其他阀门一样都是非常重要的一个环节，做到正确的选型可以有效的发挥阀门的作用，控制好使用成本，选型不当，会造成阻水和漏气现象。选用液压水位控制阀时，必须按设备每小时的耗汽量乘以选用倍率2-3倍为最大凝结水量，来选择液压水位控制阀的排水量。才能保证液压水位控制阀在开车时能尽快排出凝结水，迅速提高加热设备的温度。
