 济南量具机床垫铁的组成与计算方法
1、济南量具机床垫铁种类及组成
济南机床垫铁种类繁多，功能也各不相同。但基本上都具有减振和调整床身水平的作用。
从减振原理分类，有橡胶垫减振、铜减振、气囊减振，主要作为减振垫铁使用，兼顾调平；从调整高度原理分类，有斜面调整高度、螺纹调整高度等，主要作为调整垫铁使用，兼顾减振。无论哪种垫铁，都是由垫铁座、调整结构、阻尼部件等组成。
本文针对MGK8440轧辊磨床的机床垫铁进行了刚度阻尼特性研究，作为机床常用垫铁类型，具有较高的代表意义。

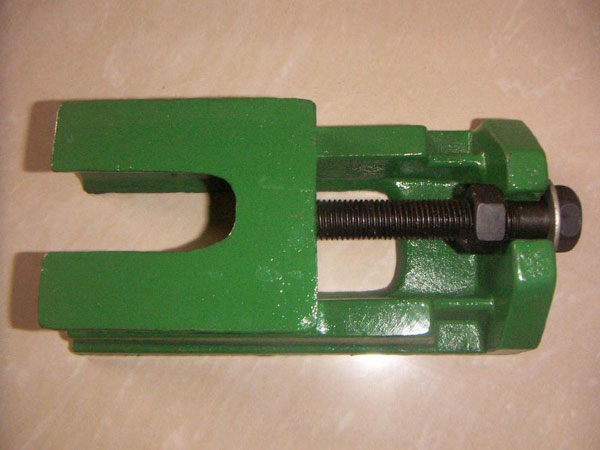

这种地脚垫铁主要由底座、调整垫块、调整螺栓等组成。其中底座起结构支撑作用。调整垫块由两个带斜面的铸铁块组成，经过调整螺栓调节下方垫块的水平位置，即可实现上方垫块高度的调整。
通常在上方垫块与床身之间还可以加阻尼较高的材料，如橡胶垫、铜块等。地脚螺栓从垫铁中部穿过，施加一定预紧力，将床身固定在地面。
2、结合面刚度计算方法对于济南量具机床垫铁，其刚度组成主要包括结构刚度和各零件间的接触刚度。
在理论计算方面，利用赫兹接触理论和分形理论，能够得到在一定分形维数(接触面的表面质量)、名义接触面积、接触面正压力等条件下的接触刚度。
在一定范围内，接触刚度与正压力线性关系较强，而在较大的变化范围内则呈现非线性，正压力越大刚度曲线斜率越小。
在实验研究方面，最早提出了面积积分理论。即对于材料、表面质量、压力分布等条件相同的接触面，其刚度和接触面积成正比。于是可以通过单位面积的接触刚度计算出任意面积相同结合面的接触刚度。
通过大量实验能够得到某种特定材料、表面质量的单位面积结合面在不同压力下的变化曲线，并储存在数据库中，需要时进行调用，较理论计算的方法更加可靠、方便。
济南厚德机械设备有限公司专业提供机床垫铁，调整垫铁，防震垫铁，机床调整垫铁，机床防震垫铁，机床量具等产品，使用方法：将垫铁放置于机床下，每个垫铁均受力后，再调整垫铁。可调整高度为3-15mm。调整垫铁适用范围：金属加工机床，锻压机床、纺织机械、印刷机械、食品加工机、橡胶机械、电线生产机械、电缆机械、包装机械、发电机及重型设备等。
|
