 焊接工装及柔性组合工装夹具的使用范围

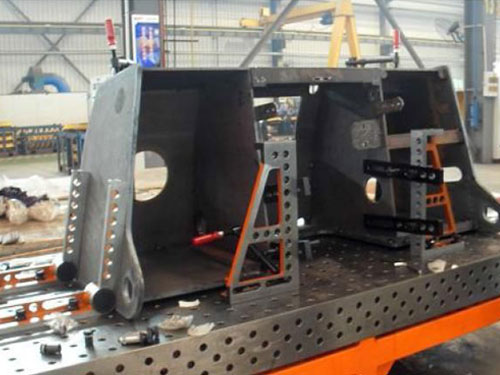

工装夹具、焊接工装及柔性组合工装夹具均由事先制作好的标准化、系列化、通用化的许多模块组成，所有模块的链接、固定和压紧都是以孔定位用锁紧销来实现快速锁紧，模块与模块之间可以根据工件的实际尺寸进行调整，整个一套工装夹具的组合可以实现二维和三维空间的搭建，像小孩子玩积木一样简单、容易、快捷；
产品特点：
互换性强、稳定性高、精度保证；适用于小批量多品种多规格的工件焊接和产品的装配；
产品分类：
按孔系分为：Φ28和Φ16两大系列，按结构分为二维柔性组合工装和三维柔性组合工装夹具，工装平台按材料分为钢件平台和铸铁平台以及复合板平台；
技术参数：
28系列三维柔性焊接平台孔距为100mm，16系列工装平台孔距为50mm，平台上均刻有相应的网格线，根据客户要求，在平台的两直角边上面可以刻画毫米标度尺；
1、通用2D、3D工装平台(Φ16、Φ28孔系):
1)工装平台的平面度:≤0.15mm/m2，3D平台平面与侧面的垂直度:≤0.15mm/m
2)工装平台材质：钢件（低合金钢Q345），进行整体热处理，消除内应力
3)孔距位置公差±0.05mm以内
4)Φ16系列孔距为50mm，Φ28系列孔距为100mm
2、工装夹具的主要辅件:
1)U型方箱、L型方箱：
材质：Q345，平面度≤0.2mm/m2，垂直度≤0.15/200mm、平行度≤0.20/200mm
2)支撑角铁：
材质：Q345或HT250，平面度≤0.2mm/m2，垂直度≤0.15/200mm、平行度≤0.20/200mm
3)定位件：材质：45#，平面度≤0.2mm/m2，垂直度≤0.15/200mm、平行度≤0.20/200mm
4)角度器：材质：45#，可根据刻度精确定位0至225度的任意角度，角度调节精确到0.5度
5)锁紧件：材质：45#，锁紧力≥1、2T，调质处理HRC32～35°；钢珠淬火处理HRC58～62°
6)压紧件：材质：45#，调质处理
应用行业：汽车制造、工程机械、船舶修造、航空航天、轨道交通、结构件焊接、钣金箱体、自行车（摩托车）制造、与焊接机器人或专用焊机配套。
富亿机械生产的三维柔性焊接平台，三维柔性铸铁焊接平台，三维柔性组合焊接工装夹具产品在积累了多年设计、制造平直量具的基础上，采用了新结构，新技术，新工艺和优质的铸造材料加工各种量具，具有设计合理，结构稳定，精度高，耐磨损，使用寿命长等特点。 |
