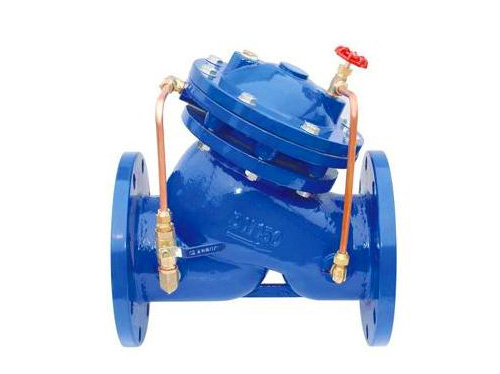

 JD745X多功能水泵控制阀
常安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。
该JD745X多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能。可以有效的提高供水系统的安全可靠性。同时该水利控制阀阀门将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。只需操作水泵电机启闻按扭，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。
JD745X多功能水泵控制阀阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。
JD745X多功能水泵控制阀安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止质倒流，防止水锤及水击现象的产生，兼具电动阀。逆止阀和水锤消除器三种功能。可有效地提高供水系统的安全可靠性。消除水锤效果好。沟槽软密封闸阀将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。操作方便。只需操作水泵电机启闭按扭。沟槽闸阀阀门即按照水泵操作规程实现自动开闭。节能效果好。
JD745X多功能水泵控制阀的特点：
1、消除水锤效果好。将缓开、速闭、缓闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭。阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小，流量大，且体积小，重量轻。
JD745X多功能水泵控制阀主要技术参数：
1、公称压力：1 ompa、1 6mpa、2 5mpa
2、最低动作压力：≥0 04mpa
3、缓闭时间：3～60s(可调)
4、适用介质：水
5、介质温度：0～80℃。
多功能水泵控制阀的结构和工作原理
多功能水泵控制阀是一种聚集了多种功能的新型水利控制阀，这种水利控制阀不仅实现了对水泵的多功能控制，还有效地减少了人力、物力的消耗，软密封闸阀提高了工作效率，保障了管路的安全。
目前，多功能水泵控制阀已在多个水厂得到了广泛应用，高层建筑的水系统或水泵出口管路具有较高的安全性和可靠性，实现了自动化简约管理，为工厂企业创造了更高的经济效益。
多功能水泵控制阀的结构
多功能水泵控制阀采用直流式阀体，主要由主阀、调节阀和接管系统构成。主阀的控制室优化了传统的水利控制阀，采用双控制室结构，加强了总体的控制功能。主阀包括主阀板、阀体、主阀板座、缓闭阀板、阀杆、膜片座和膜片压板等装置，调节阀包括进水调节阀、过滤器和出水调节阀等装置。
多功能水泵控制阀的工作原理
多功能水泵控制阀主要有水泵启动前、水泵启动后和水泵停机三种主要工作状态。在水泵启动前，闸阀处于关闭状态，主阀板承受了阀门出口端的压力，进口段的压力水会直接与膜片控制器的上腔相通；水泵启动后，水流通过与膜片控制器上腔相通的管道缓慢进入膜片控制器下腔，并保持一定的低压环境，从而实现对控制阀开启速度的控制。主阀板会在开启的过程中逐渐上升，但当水泵停机时，主阀板因进口端压力的骤减而开始下滑，并在零流量状态下关闭。此时，出口端膜片控制器下腔的水流会通过连接管进入上腔，同时，下腔水也从进口端的连接管回到进口端，从而实现控制阀的缓慢关闭。河北康信阀门制造有限公司软密封闸阀、沟槽闸阀、沟槽软密封闸阀、200X型先导式减压阀、100X型遥控浮球阀、水利控制阀、沟槽明杆弹性座封闸阀、重体暗杆闸阀、附开度指示性座封闸阀、D381X涡轮沟槽蝶阀、D81X手柄沟槽蝶阀、涡轮蝶阀、沟槽暗杆软密封闸阀、沟槽信号软密封闸阀、电动对夹蝶阀、涡轮对夹式蝶阀、沟槽消声止回阀、自动换向止回阀、球型污水止回阀、液控电磁排泥阀、液控手动排泥阀、P41X法兰排气阀、旋流除砂器、Y型过滤器、等阀门产品。产品采用ISO、JDI、GB、JB等国内外先进标准生产，广泛应用于给排水、暖通、消防、自来水、化工、化肥、冶金、除尘、制药等行业。
|
