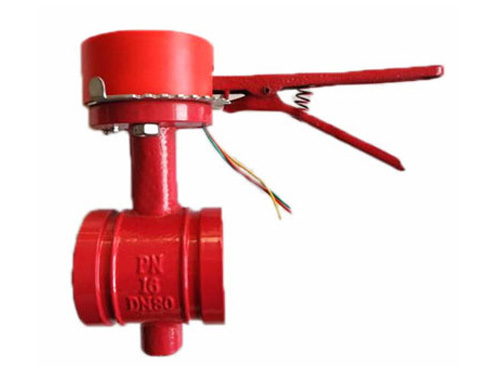

 XD81X手柄沟槽信号蝶阀
XD81X手柄沟槽信号蝶阀采用蜗轮、蜗杆传动，随之凸轮转动按预定位置将信号装置上触头压下或放开，相应输出“通”“断”电信号，显示沟槽蝶阀的启闭状态。该手柄沟槽蝶阀小型轻便，容易拆装及维修，并可有任意位置安装。
XD81X手柄沟槽信号蝶阀除了具有传统信号蝶阀的性能外它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养，有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差，解决温差所产生热胀冷缩等优点。
XD81X手柄沟槽信号蝶阀整体设计新颖独特，比例协调，实用性强，是现在阀门行业的首选，阀门两端用卡箍连接于流体管道中，与以往的法兰连接或对夹连接相比，大大节省了制造材料，遵循我国节能减排战略方针政策。安装方便、快捷、牢固可靠等等。
蝶阀选型中要注意的几个问题：
a.中线蝶阀
在制造方式上有两大差别：一种阀体衬胶层有支承架；一种阀体衬胶层没有支承架。前者衬胶量较少，后者过流面积较大。有人怀疑后者阀门使用寿命较短，但据调查并非如此。
b.立式与卧式蝶阀的比较
在中、大型沟槽蝶阀中，阀轴有立式与卧式的区别，立式蝶阀的覆土较深，水中杂物容易缠绕轴端，影响启闭；卧式蝶阀的变速箱在侧旁，阀门井在道路上占的位置较宽，影响其它管线布置。因此在中口径蝶阀用立式为多，大口径蝶阀在位置许可的条件下力求卧式。无论立式或卧式，阀门启闭指视状况均应采取措施，以便观察阀门的开关情况。
c.偏心蝶阀
中线蝶阀的关闭密封，是一种橡胶衬层的挤压密封，特别是阀轴附近受挤较大，阀门的使用寿命受到影响，阀门的启闭力矩偏大。为了减轻这方面的缺点，设计有一维、二维及三维偏心的蝶阀，其中三维偏心蝶阀，理论的密封状态是一种接触密封状态，产品采用电脑控制的机床加工的，产品接近这方面的技术要求。
偏心蝶阀在承载水压上是有方向性的，特别是三维偏蝶阀反向承压能力较弱。由于我公司供水管网是环状的，阀门两侧承受压力的要求是相同的，因此订货时特别强调此项要求。
d.软密封与金属密封
供水管网使用的蝶阀多数是软密封蝶阀，这种密封方式在使用中出现了以下问题：
①橡胶质量不佳，易老化、长期受压变形、挤压开裂；
②阀门在制造过程中，难以保证蝶板在阀体腔中的同心度，以过度挤压的方式解决密封问题，从而影响了阀门的使用寿命；
③立式蝶阀阀轴与轴套的加工精度及止推方式失灵，导致蝶板晃动与下垂，出现了渗漏现象；
④蝶阀在安装施工过程中密封胶圈受损，影响了密封性。
对上述问题，我公司在新购阀门中要求供货厂家进行了以下的改进：
①密封胶圈定点外协生产，加强质量把关，用于厂区供水管网的阀门，选用三元乙丙橡胶和丁睛橡胶，少用天然橡胶，严禁使用再生胶；
②对蝶板上密封胶圈的整块压板改成短块燕尾拼装连接，以调节各部位压板的挤压程度，延长蝶阀使用寿命。
③要求对夹式蝶阀和法兰式蝶阀，密封胶圈镶嵌在燕尾槽内，有一定的活动余量，可自行调节蝶阀关闭时胶圈的挤压状况；
④用“氟塑料”密封圈替代橡胶密封圈，提高密封圈的耐磨性及抗老化性；
⑤用金属密封蝶阀替代胶圈密封蝶阀。金属密封蝶阀由于密封件的弹性较小，一般采用偏心结构，特别是用三维偏心结构较为理想。金属密封蝶阀价格较贵，它用于高压管路上，在运行中密封面不易损伤，但它的制造精度要求较高，渗漏难以修复。河北康信阀门制造有限公司明杆闸阀、沟槽蝶阀、500X泄压/持压阀、400X流量控制阀、300X型缓闭消声止回阀、德标球铁弹性座封闸阀、地下弹性座封闸阀、磁性锁闭弹性座封闸阀、XD381X涡轮沟槽信号蝶阀、XD81X手柄沟槽信号蝶阀、沟槽软密封闸阀、XZ85X-16沟槽信号弹性座封闸阀、气动对夹式蝶阀、对夹蝶阀、LH45-16限流止回阀、快闭止回阀、JM744隔膜快开排泥阀、JM742X隔膜池底排泥阀、电动隔膜池底排泥阀、ZP型自动反冲洗排污过器、等阀门产品。产品采用ISO、JDI、GB、JB等国内外先进标准生产，广泛应用于给排水、暖通、消防、自来水、化工、化肥、冶金、除尘、制药等行业。
|
