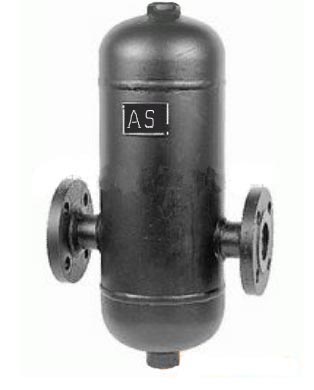

产品简介：
本产品是挡板式分离器用于分离蒸汽、压缩空气及其它气体系统中内含的液滴，配上绝热套可提高分离器的工作性能。最高分离效率(干燥度可达到 98 % )最低压降(约为千分之五)； 结构按压力容器规范设计。汽水分离器为压力容器结构碳钢或不锈钢设备。对蒸汽中含有空气的情况，汽水分离器上部设计了排空气。
|
型号 |
材质 |
压力等级 |
口径(mm) |
连接方式 |
|
AS7 |
不锈钢/碳钢 |
PN16 |
DN15-150 |
法兰 |
|
不锈钢/碳钢 |
PN16 |
DN200-350 |
法兰 |
注：AS7分离器按BS 5500 Category 3设计制造。法兰按：HG20594-97
装配式分离器限定条件(AS7型)：
|
口径(mm)
|
设计压力(MPa) |
设计温度(℃) |
最大冷态测试压力(MPa) |
|
工厂 |
现场 |
|
DN150 |
1.6 |
250 |
2.57 |
2.30 |
|
DN250 |
1.6 |
250 |
2.27 |
2.10 |
外形连接尺寸：
|
SIZE
规格 |
Design pressure
设计压力(MPa) |
External dimensions(mm) 外型尺寸 |
Weight
重量(Kg) |
Volume
容量(L) |
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
|
DN15 |
1.6 |
350 |
200 |
450 |
108 |
120 |
1/2 |
1/2” |
121 |
148 |
30 |
11 |
2 |
|
DN20 |
1.6 |
350 |
200 |
450 |
108 |
120 |
1/2 |
1/2” |
121 |
148 |
30 |
12 |
2 |
|
DN25 |
1.6 |
350 |
220 |
500 |
159 |
120 |
1/2 |
1/2” |
95 |
213 |
30 |
20 |
6 |
|
DN32 |
1.6 |
350 |
220 |
500 |
159 |
120 |
1/2 |
1/2” |
95 |
213 |
30 |
22 |
6 |
|
DN40 |
1.6 |
360 |
220 |
500 |
159 |
120 |
1/2 |
3/4” |
100 |
213 |
30 |
23 |
6 |
|
DN50 |
1.0 |
420 |
252 |
638 |
219 |
159 |
1” |
3/4” |
100 |
263 |
30 |
40 |
18 |
|
DN65 |
1.6 |
420 |
252 |
638 |
219 |
159 |
1” |
3/4” |
100 |
263 |
30 |
47 |
18 |
|
2.5 |
420 |
252 |
638 |
219 |
159 |
1” |
3/4” |
100 |
263 |
30 |
49 |
18 |
|
DN80 |
1.6 |
523 |
332 |
735 |
273 |
145 |
2” |
3/4” |
125 |
368 |
30 |
80 |
33 |
|
2.5 |
523 |
332 |
735 |
273 |
145 |
2” |
3/4” |
125 |
368 |
30 |
88 |
33 |
|
DN100 |
1.6 |
574 |
337 |
795 |
324 |
163 |
2” |
3/4” |
125 |
384 |
40 |
98 |
51 |
|
2.5 |
574 |
337 |
795 |
324 |
163 |
2” |
3/4” |
150 |
384 |
40 |
106 |
51 |
|
DN125 |
1.6 |
656 |
310 |
843 |
356 |
230 |
2” |
3/4” |
150 |
416 |
44 |
115 |
67 |
|
3.0 |
656 |
310 |
843 |
356 |
230 |
2” |
3/4” |
150 |
416 |
44 |
134 |
67 |
|
DN150 |
1.6 |
706 |
347 |
935 |
406 |
246 |
2” |
3/4” |
150 |
466 |
60 |
154 |
96 |
|
3.0 |
706 |
347 |
935 |
406 |
246 |
2” |
3/4” |
150 |
466 |
60 |
172 |
96 |
|
DN200 |
0.6 |
850 |
460 |
1200 |
500 |
372 |
2” |
2” |
175 |
560 |
60 |
275 |
185 |
|
1.6 |
850 |
460 |
1200 |
500 |
372 |
2” |
2” |
175 |
560 |
60 |
280 |
185 |
|
3.0 |
850 |
459 |
1200 |
500 |
372 |
2” |
2” |
175 |
568 |
60 |
280 |
230 |
|
DN250 |
0.6 |
950 |
615 |
1580 |
600 |
530 |
2” |
2” |
175 |
688 |
72 |
475 |
333 |
|
1.6 |
950 |
615 |
1580 |
600 |
530 |
2” |
2” |
175 |
688 |
72 |
475 |
333 |
|
3.0 |
960 |
615 |
1580 |
600 |
530 |
2” |
2” |
175 |
698 |
72 |
475 |
333 |
|
DN300 |
0.6 |
1000 |
740 |
1700 |
600 |
540 |
2” |
2” |
200 |
688 |
72 |
500 |
330 |
|
1.6 |
1000 |
740 |
1700 |
610 |
540 |
2” |
2” |
200 |
688 |
72 |
500 |
330 |
|
3.0 |
1010 |
740 |
1700 |
610 |
540 |
2” |
2” |
200 |
698 |
72 |
500 |
330 |
|
DN350 |
0.6/1.6/3.0 |
1100 |
754 |
1800 |
700 |
525 |
2” |
2” |
200 |
816 |
72 |
550 |
537 |
|
DN150 |
1.6 |
970 |
490 |
1260 |
620 |
372 |
2” |
2” |
175 |
764 |
72 |
303 |
290 |
|
DN250 |
1.6 |
1175 |
615 |
1500 |
824 |
440 |
2” |
2” |
175 |
980 |
108 |
630 |
535 |
安装说明：
①各种AS7汽水分离器都应垂直安装。
②AS7汽水分离器出口处应无阻力，避免产生受压现象。
③AS7汽水分离器在安装前应专门测试，并检查其官密封性。
④对使用中的AS汽水分离器应作定期检查。
|
